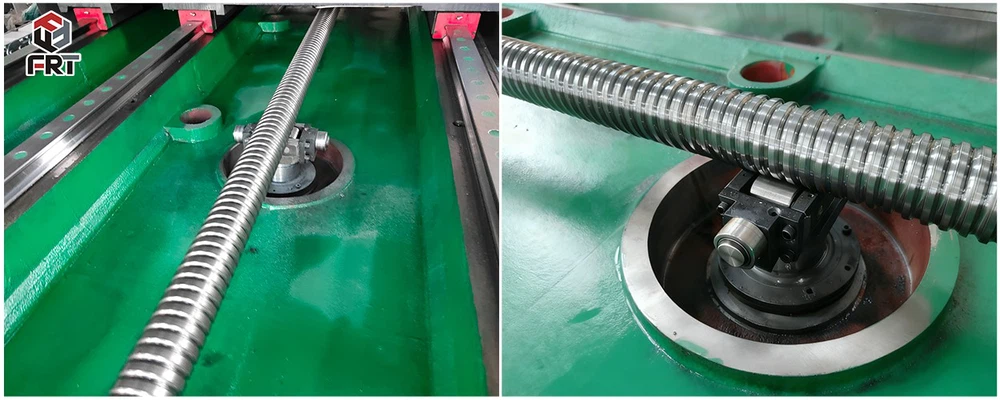

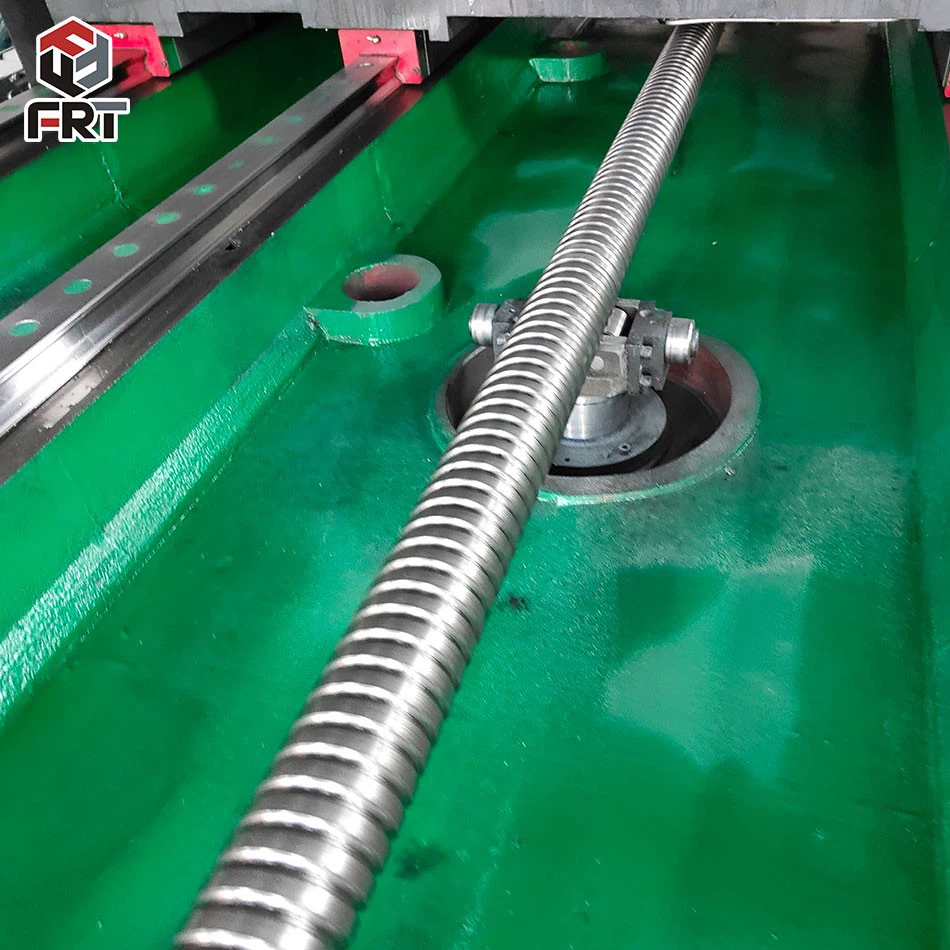

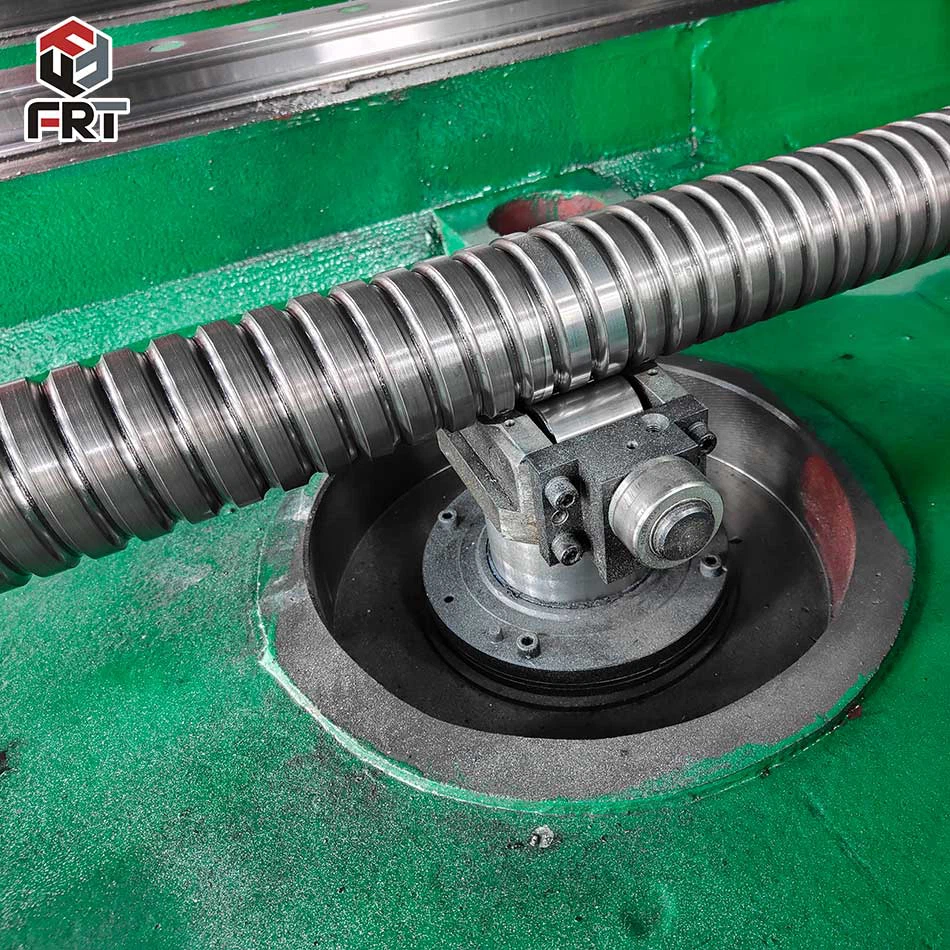

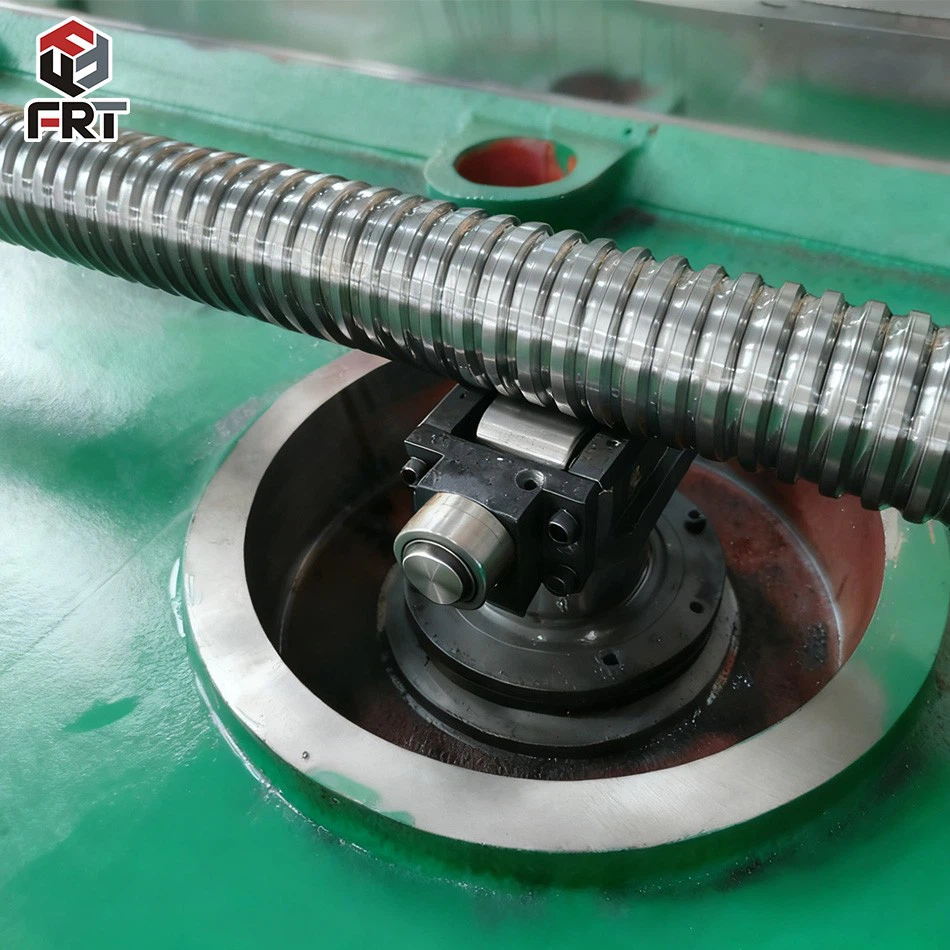

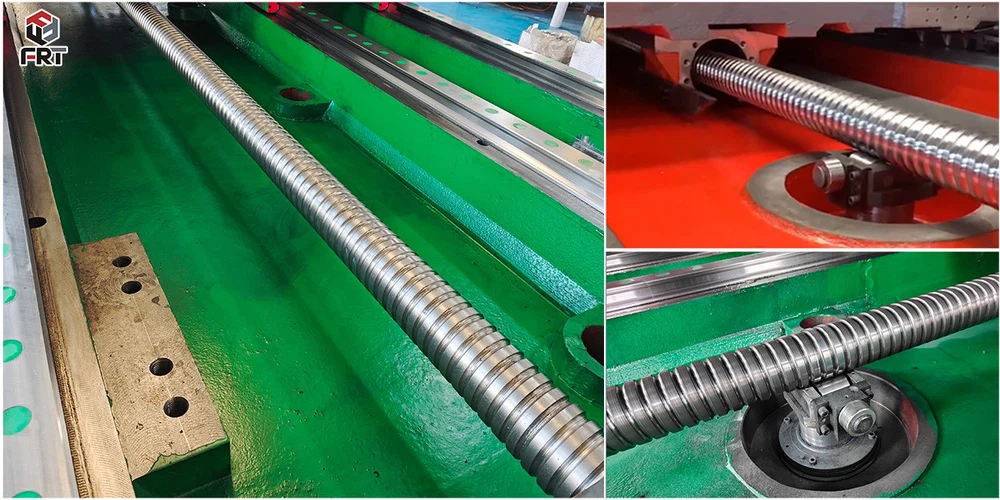

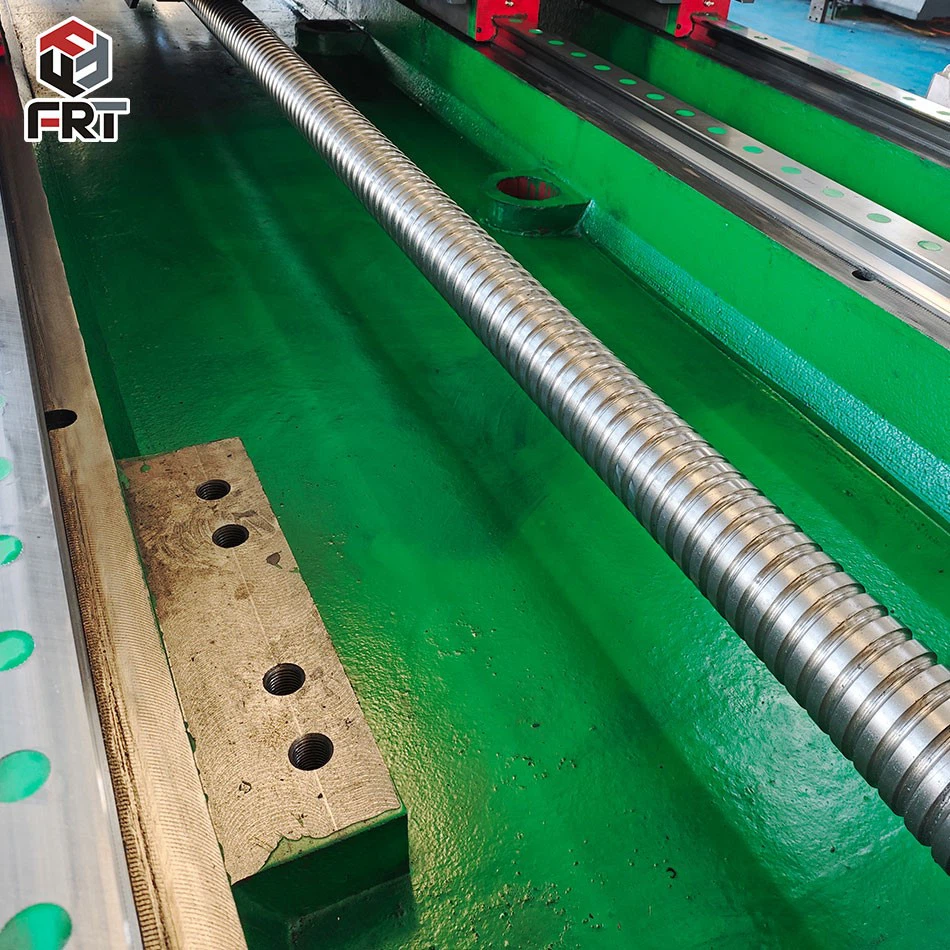

CNC kuulkruvi
põhikirjeldus
CNC-seadmete peavoolu ülekandekomponendina rõhutavad CNC kuulkruvid kõrge täpsuse ja väikese{0}}kaoga ülekandeomadusi, millel on kompaktne struktuur ning mugav kokku- ja lahtivõtmine. Töö ajal on neil madal hõõrdetakistus, väiksem energiakulu ja väike ülekande lõtk, mis vähendab tõhusalt etteande hälvet ja parandab tooriku töötlemise kiirust. Need ühilduvad erinevate automatiseeritud CNC-masinatega, sooritades stabiilselt kiire etteande, täpse positsioneerimise ja mikro{3}}reguleerimistoimingud. Need ei deformeeru ega kulu pikaajalisel{5}}kasutamisel kergesti, mille tulemuseks on pikk kasutusiga. Kuulkruvid on CNC-seadmete töötlemise tõhususe ja kvaliteedi parandamiseks asendamatud põhikomponendid, mis vastavad nii üldistele töötlemisvajadustele kui ka{7}}standardsetele rakendustele, nagu täppisvormide valmistamine ja riistvara viimistlemine.
pilt
Kuulkruvi mudeli parameeter cNC-pukk-/põrandapuurimismasinale
|
Mudel |
Nimiläbimõõt (mm) |
Plii (mm) |
Kuuli läbimõõt (mm) |
Dünaamiline nimikoormus (kN) |
Staatiline nimikoormus (kN) |
Täpsusklass |
|
FF5010 |
50 |
10 |
7.144 |
96 |
215 |
C3/C5 |
|
FF6316 |
63 |
16 |
9.525 |
138 |
325 |
C3/C5 |
|
FF8020 |
80 |
20 |
11.112 |
186 |
452 |
C3/C5 |
|
FF6320 |
63 |
20 |
9.525 |
145 |
332 |
C5 |
|
FF8025 |
80 |
25 |
11.112 |
192 |
460 |
C5 |
|
Mudel |
Ühilduvad tööpinkide teljeasendid |
Rakendatavad põhistsenaariumid |
|
FF5010 |
W-telg: puurvarda etteanne, külgfreespea etteanne |
Peen-häälestus ja täpne väikese-vahemiku liikumine põranda-tüüpi puurimismasinate jaoks |
|
FF6316 |
Z-telg: spindli etteanne, raske-töölaud |
Raske lõikamine pukkfreespinkides, põranda{0}}tüüpi puurimismasinate põhitoide |
|
FF8020 |
X/Y pikk käik, tala tõstmine |
Pika-käiguga liikumine ja suure-koormusega tõlge suurtes pukk-freespinkides |
|
FF6320 |
Kiir{0}}toitetelg |
Kiired etteandetoimingud rasketel{0}}tööpinkidel |
|
FF8025 |
Suure-võimsusega kiirliikumise telg |
Kiired etteandetoimingud rasketel{0}}tööpinkidel |
cNC kuulkruvi tehnilised parameetrid
| Üksus | Standardsed parameetrid |
| Kruvi materjal | GCr15 / Karbureeriv legeeritud konstruktsiooniteras |
| Kustutamise kõvadus | HRC60±2 |
| Eellaadimisstruktuur | Topeltmutri eelkoormus, käigukasti tagasilöök puudub |
| Paigaldustüüp | Fikseeritud-Fikseeritud tüüp (standard ultra-pika käigu jaoks) |
| Kohaldatav insult | 1500-8000 mm, kohandatav |
| Positsioneerimise täpsus | Vähem kui 0,008 mm/300 mm või sellega võrdne |
| Aksessuaarid | Teleskooptolmukate, terasest rihmakaitse |
| Taotluse tingimused | Suur koormus, pidev pikk{0}}lõikamisoperatsioon |
Kuidas valida CNC kuulkruvi
Esiteks arvutage tegelik koormus, et see oleks väiksem kui nimikoormused dünaamilised ja staatilised koormused, võimaldades piisavat ohutusvaru. Vähendage veelgi koormuse kasutamist raskete{1}}koormustega kokkupõrke tingimustes, et vältida kruvide deformeerumist ja kahjustusi.
Teiseks valige täpsusaste vastavalt seadmete positsioneerimisnõuetele. C5 klass on eelistatud täppistöötlemiseks, samas kui C7 klass sobib üldistele CNC-seadmetele, vältides pimesi kõrgemate spetsifikatsioonide kasutamist, mis suurendavad kulusid. Sobitage mõistlikult kruvi läbimõõt ja juhtmestik, kontrollides rangelt pikkuse-ja-läbimõõdu suhet pikkade löökide jaoks, et tagada konstruktsiooni jäikus ja vältida resonantsprobleeme suurel-kiirusel töötades.
Samaaegselt viige juhtmestik vastavusse töökiirusega, tasakaalustades ülekande efektiivsust ja väljundi tõukejõudu ning järgige rangelt DN-i väärtuse vahemikku, et vältida kulumist kõrgel{0}}temperatuuril. Eellaadimisel seadke esikohale topelt-mutri struktuur, valides koormuse kaalu alusel sobiva eelkoormuse taseme, et kõrvaldada ülekande tagasilöök ja parandada töö stabiilsust.
Valimise ajal kontrollige ka kriitilist kiirust ja kasutusiga, sobitades sobiva lõpp{0}}toe paigaldusmeetodiga, et kohanduda tööpingi ülekandestruktuuriga. Igapäevases töös võtke arvesse paigalduse koaksiaalsust, määrimiskaitset ja töökiirust, et tagada CNC-seadmete töötlemise täpsus ja tööstabiilsus, pikendades samal ajal kruvide eluiga, tasakaalustades praktilisust ja ökonoomsust.
