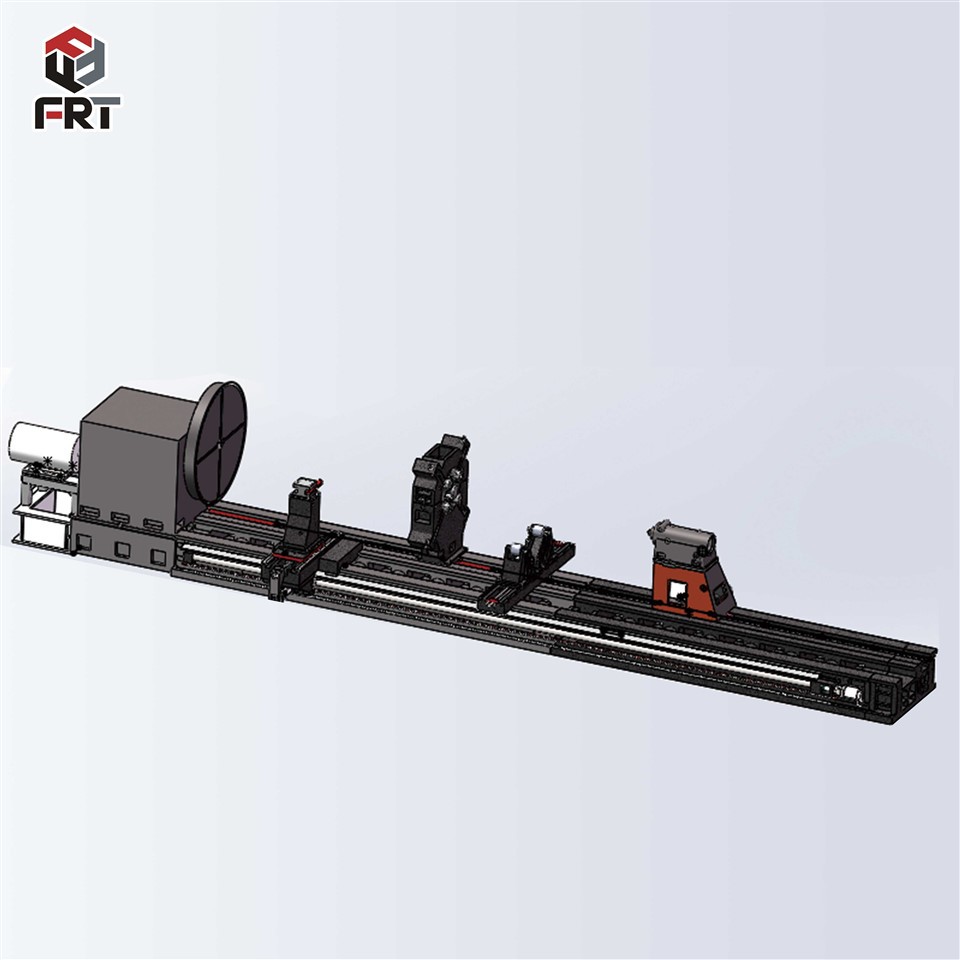

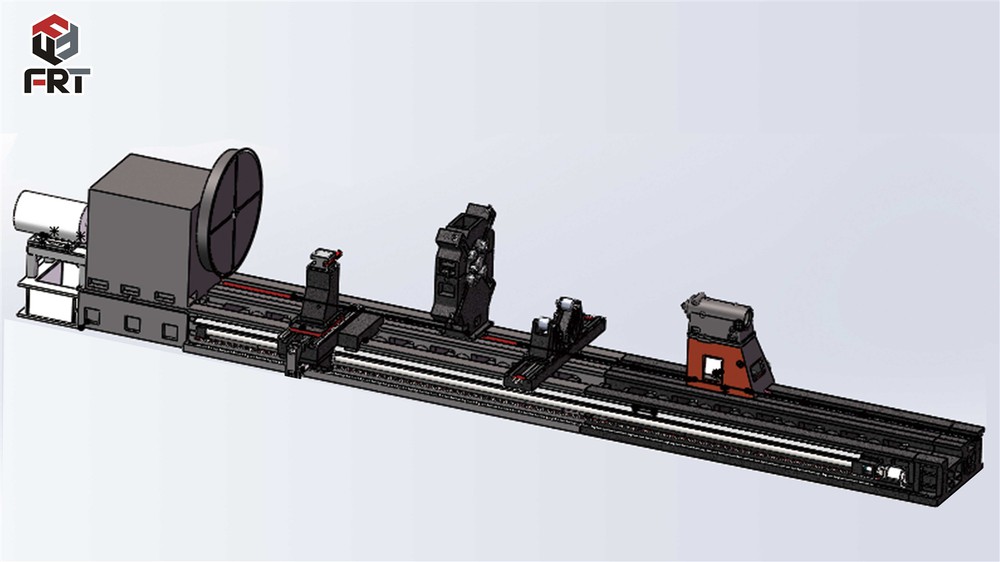

Tugev Cnc treipink

1. Mis vahe on raske -horisontaalse cNC-treipingi maksimaalse lõikediameetri ja padruni maksimaalse läbimõõdu vahel?

Themaksimaalne lõikeläbimõõtviitab tooriku maksimaalsele välisläbimõõdule, mida treipink saab ohutult ja tõhusalt töödelda treipingi voodi kohal, mis on seadme südamiku töötlemisvõimsuse parameeter. See määrab töödeldava detaili maksimaalse suuruse, mida saab pöörata, ääristada ja soonitada, ning see on treipingi valiku esmane alus.

Thepadruni maksimaalne läbimõõtviitab treipingi spindlile paigaldatava padruni maksimaalsele välisläbimõõdule. See piirab tooriku maksimaalset kinnitusmõõtu. Tegeliku valiku korral on padruni maksimaalne läbimõõt alati väiksem kui maksimaalne lõikeläbimõõt. Suure välisläbimõõduga, kuid väikeste kinnitusotstega toorikute puhul peab efektiivne töötlemisläbimõõt sõltuma padruni kinnitusvahemikust; tavaliste võlli- ja kettaosade puhul sõltub töötlemisvõimsus treipingi maksimaalsest lõikeläbimõõdust.

2. Mida näitab treipingi voodi kandevõime ja kuidas seda valida?

Thetreipingi voodi kandevõimeviitab tooriku maksimaalsele kaalule, mida treipingi alus, juhtsiinid ja spindlisüsteem suure{0}}täpse ja raske{1}}lõikamise ajal stabiilselt taluvad. See on põhiparameeter horisontaalsete treipinkide raske{3}töötlemise jõudluse mõõtmiseks, mõjutades otseselt töötlemise stabiilsust, vibratsioonikindlust ja seadmete kasutusiga.

Raskete{0}}töötlemise stsenaariumide puhul, nagu suured rullvõllid, tuuleenergia osad ja hüdrosilindrid, peab tooriku kaal olema väiksem kui aluspinna nimikandevõime. Soovitatav on reserveerida 20%-30% koormusvaru, et vältida pikaajalist-ülekoormust, mis põhjustab juhtrööpa kulumist, spindli läbipainde ja töötlemise täpsuse kõrvalekaldeid. Kerge ja keskmise raskusega töötlemiseks saab kandevõimet kohandada vastavalt tavapärasele tooriku kaaluvahemikule.

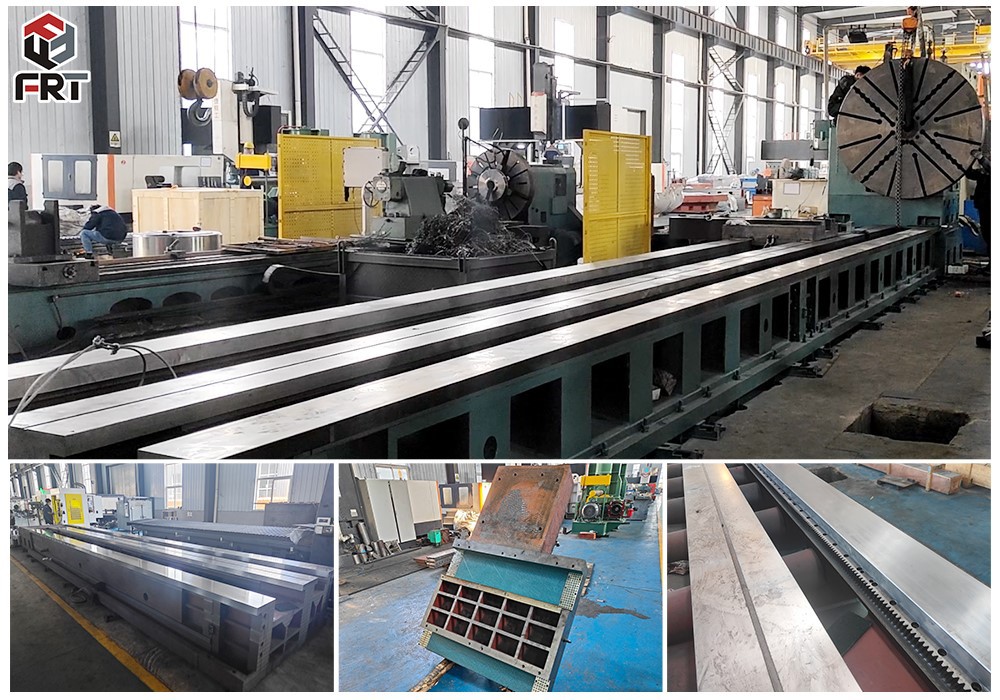

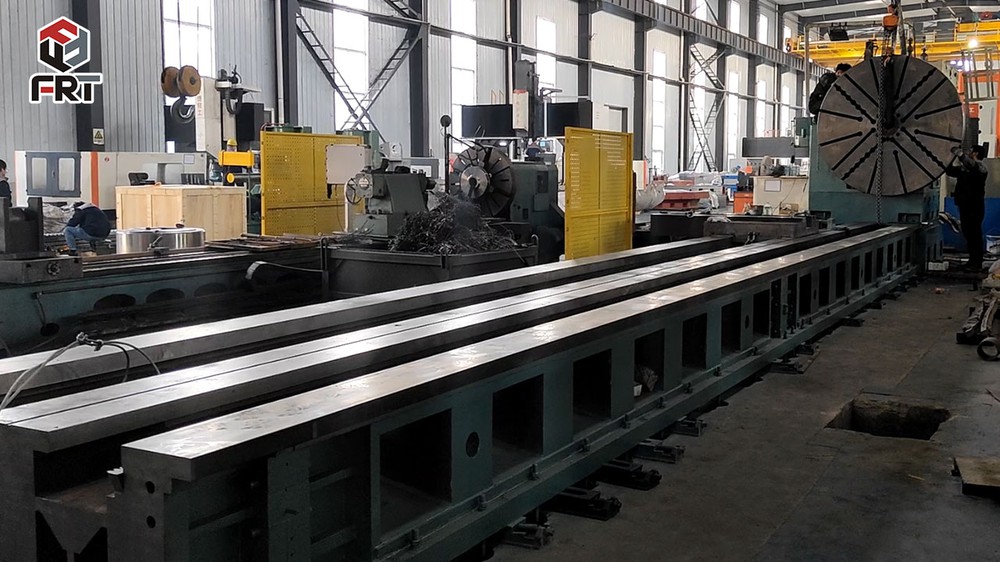

3. Millised on 3-juhtrööpa ja 4 juhtsiiniga raskete horisontaaltreipinkide erinevused ja valikupõhimõtted?

3-juhtrööpa konstruktsioon: See koosneb ühest keskmisest juhtsiinist ja kahest külgmisest juhtsiinist. Sellel struktuuril on suur struktuurne paindlikkus, väike sõidutakistus ja tundlik söödavastus. See sobib suure koormusega-keskmise koormuse ja tavapärase töötluskäiguga treipinkidele ning seda kasutatakse laialdaselt keskmise suurusega-võlli osade ja üldiste raskete{4}}osade töötlemisel. Sellel on madalad hoolduskulud ja hea mitmekülgsus tavaliste treimis-, karestamis- ja viimistlusprotsesside jaoks.

4-juhtrööpa konstruktsioon: see kasutab topelt-neljarea-rööpa paigutust ühtlasema pingejaotusega ning äärmiselt suure jäikuse ja stabiilsusega. Neli juhtsiinid suudavad täielikult taluda üliraskete toorikute rasket koormust, takistavad tõhusalt tööriista vibratsiooni ja tooriku läbipainet raske lõikamise ajal ning tagavad kõrge töötlemise täpsuse ja pinnakvaliteedi. See on spetsiaalselt loodud üliraskete töötlustööde jaoks, nagu suured merevõllid, metallurgilised rullid ja üli-suured kettaosad, millel on suur kaal ja pikk suurus.

Valiku soovitus: tavapärase raske{0}}töötlemise jaoks, mille tooriku kaal on alla 10 tonni, vastavad 3-juhtrööpa treipingid nõudlusele; üliraskete, üle 10 tonni kaaluvate toorikute ja pikaajaliste-kõrge-koormustega töötlemistööde puhul on eelistatud 4 juhtrööpaga raskeveokite treipingid.

4. Kuidas määrata raske -horisontaalse treipingi vajalikku töötlemispikkust?

Themaksimaalne töötluspikkusTreipingi punkt viitab tooriku treimise maksimaalsele efektiivsele teljesuunalisele käigule, mis määratakse spindli keskpunkti ja sabavarda keskpunkti vahelise kaugusega. Mudeli valimisel peab treipingi efektiivne töötlemispikkus olema suurem töödeldava detaili maksimaalsest pikkusest ning teatud varu tuleb reserveerida.

Otsa kinnitusega -tüüpi toorikute puhul on vaja tagada, et treipingi tõhus käik kataks tooriku kogu pikkuse ja jätaks ruumi tööriista tagasitõmbamiseks ja tagatoe reguleerimiseks. Toorikute puhul, mis vajavad ainult osalist sektsioonide töötlemist, tuleb siiski kasutada tooriku kogupikkust valiku alusena, et vältida häireid tooriku ja treipingi komponentide vahel töötamise ajal. Pika-telje osade partiitöötlemisel tuleks töötlemise kohandatavuse parandamiseks eelistada pikendatud töötluspikkusega treipinke.

5. Milline on põhiparameetrite prioriteetsuse järjekord raskete{1}}horisontaalsete treipingi valimisel?

Optimaalne valikuprioriteet kinnitatakse vastavalt tegelikele töötlemisnõuetele:maksimaalne lõikeläbimõõt → töötluspikkus → aluse kandevõime → juhtsiinide tüüp → padruni maksimaalne läbimõõt.

Esmalt kinnitage töödeldava detaili maksimaalne välisläbimõõt ja pikkus, et lukustada treipingi põhimudel; seejärel kontrollige, kas treipingi kandevõime vastab tooriku kaalule, et tagada töötlemise stabiilsus; vali 3- või 4-juhikuga rööpa struktuur vastavalt töötlemiskoormusele ja täpsusnõuetele; lõpuks sobitage sobiv padrun läbimõõt, et see vastaks tooriku kinnitusnõuetele.

6. Kas ebaühtlane voodi kandevõime mõjutab töötlemise täpsust?

Jah. Kui tooriku kaal ületab aluse nimikoormusvõimet, deformeeruvad treipingi alus ja juhtsiinid pikaajalise-ülekoormuse korral, mille tulemuseks on spindli väljavool, tooriku radiaalne läbipaine ja lõikevibratsioon. Need probleemid põhjustavad otseselt liigset mõõtmete tolerantsi, halba pinnakaredust ja ebaühtlast partiide töötlemise täpsust. Rasketel juhtudel põhjustab see juhtsiinide ja spindli komponentide püsivat kulumist, mis vähendab seadme kasutusiga.
