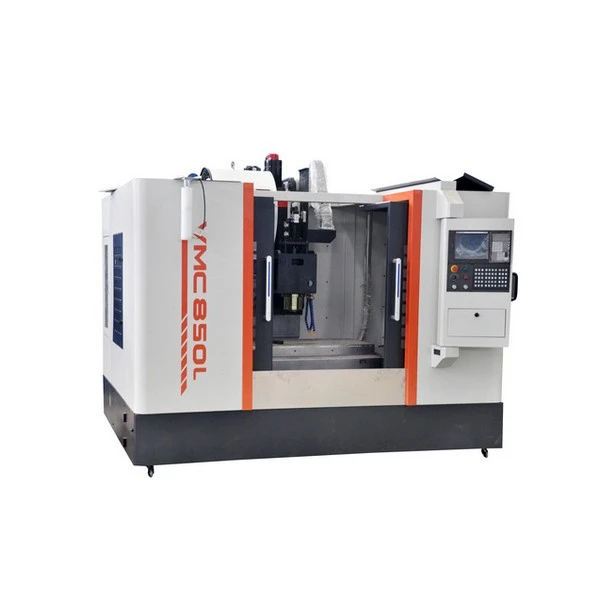

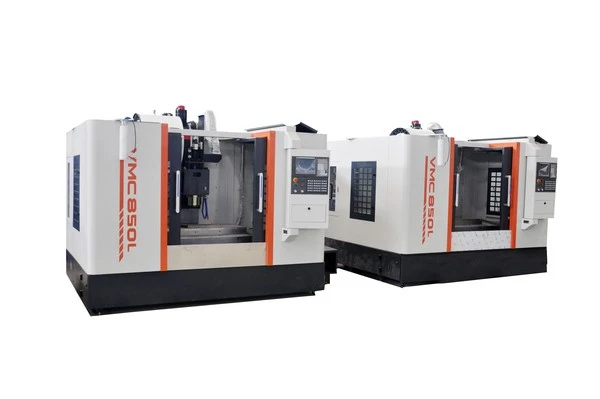

CNC freesimiskeskus
CNC-freeskeskus, tuntud ka kui töötlemiskeskus, on teatud tüüpi tööpink, mida kasutatakse mitmesuguste materjalide, nagu metall, plast, puit ja komposiidid, täppistöötluseks. CNC tähistab arvuti numbrijuhtimist, mis tähendab, et masinat juhib arvutiprogramm, mis juhib lõiketööriistu ja muid töötlemistoiminguid.
Tehniline kirjeldus

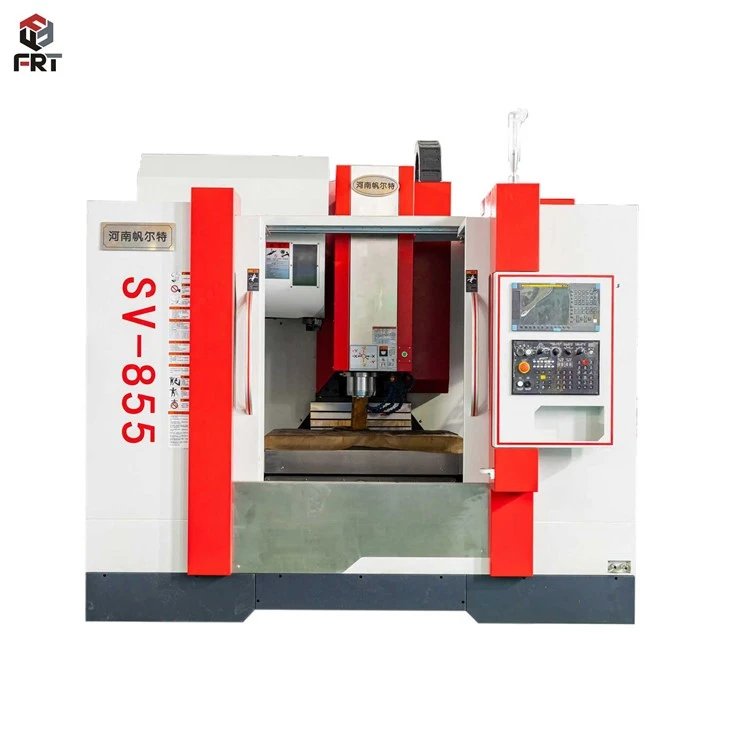

FRT-855
| CNC operatsioonisüsteem | KND | |
| Töölaua suurus | mm | 550×1000 |
| Vasak ja parem käik (X) | mm | 800 |
| Edasi-tagasi löök (Y) | mm | 550 |
| Üles ja alla löök (Z) | mm | 550 |
| Kaugus spindli keskpunktist samba juhikuni | mm | 655 |
| Kaugus spindli otsast töölaua pinnani | mm | 70-670 |
| Töölaua T-pilu (Arv/suurus/vahe) |
mm | 5-18×100 |
| Spindli koonus (mudel / varruka läbimõõt) | BT40/Φ150 | |
| Spindli kiirus (rpm) | p/min | 10000 |
| X-telje kuulkruvi spetsifikatsioonid | mm | 40×10 |
| Y-telje kuulkruvi spetsifikatsioonid | mm | 40×10 |
| Z-telje kuulkruvi tehnilised andmed | mm | 40×10 |
| Tööpingi positsioneerimise täpsus (GB/T 20957.{1}} standard) |
mm | 0.01 |
| Masina korduv positsioneerimise täpsus tööriistad (GB/T 20957.{1}} standard) |
mm | 0.01 |
| X/Y/Z telje kiire nihe | m/min | 8/12/10 |
| Spindli ülekanderežiim | Sünkroonne hammasrihmülekanne | |
| Spindli võimsus | KW | 7.5 |
| Servomootori parameetrite soovitatav valik | N·M | 23/23/23 |
| Voodipadja kõrgus | mm | 30 |
| Töölaua kandevõime | kg | 600 |
| Kerge masina netokaal | T | 6.8t |
Funktsioonid
Arvuti juhtimine:CNC-freeskeskuste põhiomadus on nende võime juhtida arvutiprogrammidega. See võimaldab töötlusprotsessi täpset ja automatiseeritud juhtimist.
Mitu telge:CNC freesimiskeskustel on tavaliselt mitu liikumistelge. Kõige tavalisemad on kolmeteljelised masinad (X, Y ja Z), kuid täiustatud mudelitel võivad olla täiendavad teljed, näiteks pöördlauad või kallutatavad spindlid, mis võimaldavad teha keerukamaid töötlemistoiminguid.
Tööriistavahetaja:CNC freesimiskeskused on sageli varustatud automaatsete tööriistavahetajatega. See võimaldab masinal automaatselt vahetada erinevate lõiketööriistade vahel, vähendades seisakuid ja suurendades efektiivsust.
Täpsus ja täpsus:Need masinad on tuntud oma suure töötlemise täpsuse ja täpsuse poolest, mistõttu sobivad need keerukate ja keerukate detailide tootmiseks, millel on kitsas tolerants.
Mitmekülgsus:CNC freesimiskeskused on mitmekülgsed ja neid saab kasutada mitmesugusteks töötlemistoiminguteks, sealhulgas freesimiseks, puurimiseks, keermestamiseks, puurimiseks ja muuks. Seetõttu sobivad need erinevatesse tööstusharudesse ja rakendustesse.
Funktsioonid
Freesimine:CNC freesimiskeskuse põhiülesanne on teostada freesimisoperatsioone, kus pöörlev lõiketööriist eemaldab toorikult materjali, et saavutada soovitud kuju või omadused.
Puurimine:CNC-freeskeskustega saab puurida töödeldavasse detaili auke täpselt ja täpselt. See on hädavajalik erineva suuruse ja sügavusega aukude loomiseks.
Puudutades:Koputamine on auku sisekeermete loomise protsess. Selle protsessi automatiseerimiseks saab CNC freesimiskeskusi varustada keermestustööriistadega.
Igav:Puurimistoimingud hõlmavad olemasolevate aukude suurendamist või täpse sisediameetri saavutamist. CNC freesimiskeskused suudavad täpselt täita igavaid ülesandeid.
Mida saab töödelda
Mehaanilised osad:Vertikaalseid töötluskeskusi kasutatakse laialdaselt erinevates mehaaniliste töötlemisvaldkondades, nagu laagrid, hammasrattad, keermed, soonte freesimine ja muud täppismehaanilised osad.
Lennunduse osad:Lennundustööstusel on osade tootmisele väga kõrged nõuded ning vertikaalsed töötluskeskused suudavad täita selle ülitäpseid, suure tõhususe ja kvaliteetseid vajadusi. Näiteks erinevad lennukiosad, kosmoselaeva osad jne.
Autoosad:Vertikaalseid töötlemiskeskusi kasutatakse laialdaselt ka autotööstuses, näiteks mootori silindripead, väntvõllid, nukkvõllid, planetaarülekanded ja muud autoosad.
Sideseadmete osad:Sideseadmete osad nõuavad keerulisi kujundeid, suurt täpsust ja head stabiilsust. Vertikaalseid töötlemiskeskusi kasutatakse tavaliselt täppistöötluseks tootmise ja töötlemise ajal.
Hooldused
Igapäevane hooldus
1. Puhastamine ja määrimine: puhastage regulaarselt vertikaalse töötluskeskuse pinda ja erinevaid komponente, et vältida tolmu ja lõikevedeliku sattumist seadme sisemusse. Samal ajal on põhikomponentide, nagu juhtsiinid, kruvid ja laagrid, korrapärane määrimine nende normaalse töö tagamiseks vajalik.
2. Töö jälgimine: töötamise ajal jälgige regulaarselt selle tööolekut, näiteks spindli kiirust, etteandekiirust, lõikeprotsessi jne, et tagada seadme töö tavatingimustes.
3. Tõrkeotsing: kui avastatakse kõrvalekaldeid, nagu ebatavaline müra, vibratsioon, häire jne, tuleb toiming viivitamatult peatada ning teostada tõrkeotsing ja -töötlus.
Regulaarne hooldus
1. Asendage kuluvad osad: kuluvaid osi, nagu tööriistad, tööriistapadrunid, andurid jne, tuleks regulaarselt kontrollida ja vahetada, et vältida kuluvate osade kahjustamisest põhjustatud seadmete rikkeid.
2. Kontrollige kinnitusvahendeid: kinnitusvahendeid, nagu kruvid, mutrid, küünised jne, tuleks regulaarselt kontrollida ja pingutada, et vältida lahtistest kinnitusdetailidest põhjustatud rikkeid.
3. Kontrollige elektrisüsteemi: elektrisüsteeme, nagu mootorid, kaablid, lülitid jne, tuleks regulaarselt kontrollida ja hooldada, et vältida seadmete väljalülitumist elektrisüsteemi rikete tõttu.
4. Kontrollige jahutussüsteemi: jahutussüsteemi, nagu jahutuspumbad, jahutustornid, veetorud jne, tuleks regulaarselt kontrollida ja hooldada, et vältida seadmete ülekuumenemist jahutussüsteemi rikke tõttu.
