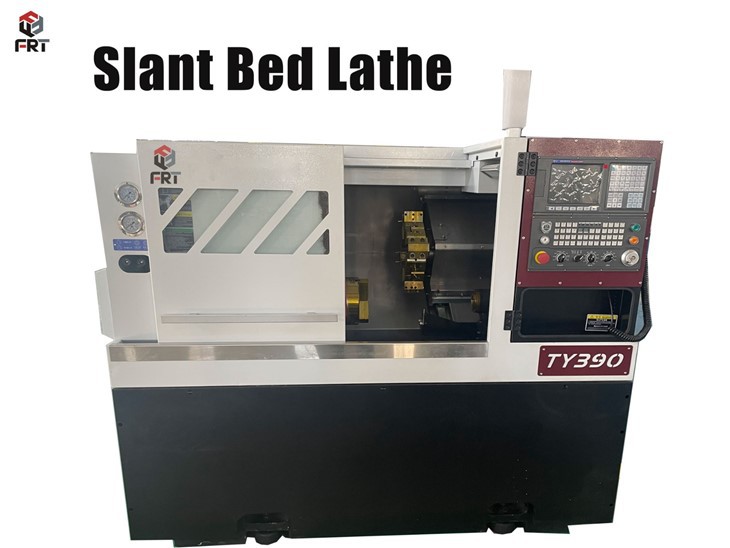

Kaldus voodi treipink
Toodete kirjeldus
Kaldse alusega treipink on teatud tüüpi treipink, kus alus või horisontaalne alus, millel töödeldav detail asub, on täiesti horisontaalse asendi asemel kaldu. See disain hõlbustab laastude paremat eemaldamist, parandab jäikust ja võimaldab hõlpsamat juurdepääsu töödeldavale detailile, suurendades töötlemise täpsust ja tõhusust.
Kaldsoodiga treipingi põhikomponendid
Kaldse alusega treipink koosneb peamiselt kuuest põhikomponendist: alusest, juhikutest, spindlikomplektist, tornist, sabatoest ja etteandeajamist. Masina koormust{1}}kandva alusena on kaldus aluspinnal kõrge-jäik struktuur ning see võimaldab kiiret laastude eemaldamist ja lõikematerjali väiksemat kogunemist. Voodile paigaldatud juhikud tagavad laua sujuva liikumise ja parandavad tõhusalt liikumise positsioneerimise täpsust. Spindli koost vastutab tooriku kinnitamise eest ja tagab stabiilse pöörlemisvõimsuse, mis määrab tooriku lõiketäpsuse. Kaldpõhjalist torni kasutatakse tööriista kiireks kinnitamiseks ja automaatseks tööriista vahetamiseks, parandades töötlemise efektiivsust; tagaosa hoiab töödeldavat detaili kindlalt, suurendades jäikust ja tagades pikkade võlli osade töötlemise täpsuse.
FRT TY 700 peamised parameetrid
| Projekt | TY700 |
| Voodiraami maksimaalne pöörde läbimõõt | 700 mm |
| Keskmise liugplaadi maksimaalne läbimõõt | 500 mm |
| Maksimaalne lõikepikkus | 1500 mm |
| X-telje maksimaalne käik | 700 mm (läbimõõt) |
| Z-telje maksimaalne käik | 1500 mm |
| Spindli läbimõõduga ava | 88/105 mm |
| Spindli ülekandevorm | V-rihm 1:1 |
| Spindli sisemise ava koonus | 1:20 |
| Spindli lühike koonus | 1:4 |
| Spindli otsa mudel | A28/A211 |
| Maksimaalne spindli kiirus | 2000/1500r/min |
| Spindli mootori võimsus | 15/18,5kw |
| Padruni spetsifikatsioonid | 10/12 tolli |
| Rööbaste vahe | 600 mm |
| X-telje kruvi | 5008 |
| X-telje rööp | 55# |
| 2-teljeline juhtkruvi | 6312 |
| Z-telje rööp | 55# |
| Positsioneerimise täpsus | 0,01 mm |
| Korrake positsioneerimise täpsust | 0,005 mm |
| Ovaalsuse töötlemine | 0,004 mm |
| Töödeldava detaili pinna karedus | RA0.8 |
| Tööriistahoidiku vorm | Servo/jõu torn |
| Tööriistahoidiku ristlõike{0}}mõõtmed | 32×32 mm |
| Tailstock vorm | Hüdraulika/servo programmeerimine |
| Tailstock varruka välisläbimõõt | 150 mm |
| Tailstock varruka kitseneva auguga mudel | MT5 sisemine pöörlemine |
| Tabavarruka maksimaalne käik | 1500 mm |
| Masina koguvõimsus | 35kw |
| Välismõõtmed (pikkus * laius * kõrgus) | (4600+1400) × 2100 × 2200 mm |
| Tööpingi netokaal | 8000 kg |
Rakendused
Kaldpinnaga treipinke kasutatakse tavaliselt sellistes tööstusharudes nagu lennundus, autotööstus, meditsiiniseadmete tootmine ja üldine mehaaniline töötlemine.
Need sobivad paljude osade, sealhulgas võllide, hammasrataste, pukside ja muude täppiskomponentide tootmiseks.
Kaldvoodi treipingi hooldus
Regulaarne puhastamine:Kahjustuste vältimiseks ja täpsuse säilitamiseks hoidke masin puhtana laastudest, jahutusvedelikust ja muust prahist.
Määrimine:Enneaegse kulumise vältimiseks ja tõrgeteta töö tagamiseks veenduge, et kõik liikuvad osad oleksid korralikult määritud vastavalt tootja soovitustele.
Ülevaatus:Kontrollige regulaarselt kriitilisi komponente, nagu laagrid, hammasrattad ja veorihmad kulumise või kahjustuste osas ning vajadusel vahetage need välja.
Kalibreerimine:Töötlemistoimingute täpsuse ja järjepidevuse säilitamiseks kalibreerige masinat perioodiliselt.
Operaatorkoolitus:Õnnetusohu minimeerimiseks ja tootlikkuse maksimeerimiseks koolitage operaatoreid nõuetekohaselt kaldtreipingi ohutuks ja tõhusaks kasutamiseks.
KKK
K: Kas olete kaupleja või tehas?
A: tehas
K: Mis on meie tugevad küljed?
V: Laialdased kogemused töötlemisel, täielikud montaažiprotsessid ja -meeskonnad ning kogemus välismaal kasutuselevõtul.
K: Kas pakute tööpinkide uuendusi ja muudatusi?
V: Jah, me uuendame erinevaid puurimismasinaid, freespinke, treipinke ja töötlemiskeskusi.
K: Millised on CNC-tööpinkide valikulised tarvikud?
V: CNC-pöördlauad, sondid, tööriistade seadistajad, freespead, kinnitused jne.
